二十监控系统¶

kubectl top 是 k8s 内置查看 POD 监控信息的命令，它从监控系统中获得 metrics

20.1 退休的heapster ¶

heapster 是一个已经废弃的项目,它是早期kubectl top的监控组件

kubectl 有一个内置插件，叫 cAdvisor 它用来收集 node 节点和节点上的 POD 上的资源使用量，heapster 可以收集 cAdvisor 在每个节点上采集的数据，这些数据想要持续存储，那么就必须将数据放在 influx DB 的数据库中，然后可以使用 Grafana 配置 influx DB 为数据源，然后展示。

20.1.1 安装 influx DB¶

influx DB 是一个时序数据库，它需要一个持久存储来保存数据，所以要注意的是在它的清单文件中应该将官方默认的 emptyDir 修改为具有持久存储能力的存储卷。

heapster/deploy/kube-config/influxdb/influxdb.yaml

apiVersion: apps/v1                     # 此处修改为 apps/v1，由于修改了此处所以还需要修改标签选择器
kind: Deployment
metadata:
  name: monitoring-influxdb
  namespace: kube-system
spec:
  replicas: 1
  selector:                             # 添加标签
    matchLables:                        # 添加标签
      task: monitoring                  # 添加标签
      k8s-app: influxdb                 # 添加标签
  template:
    metadata:
      labels:
        task: monitoring
        k8s-app: influxdb
    spec:
      containers:
      - name: influxdb
        image: k8s.gcr.io/heapster-influxdb-amd64:v1.5.2
        volumeMounts:
        - mountPath: /data
          name: influxdb-storage
      volumes:
      - name: influxdb-storage
        emptyDir: {}                    # 此处应该修改为具有持久存储能力的
---
apiVersion: v1
kind: Service
metadata:
  labels:
    task: monitoring
    # For use as a Cluster add-on (https://github.com/kubernetes/kubernetes/tree/master/cluster/addons)
    # If you are NOT using this as an addon, you should comment out this line.
    kubernetes.io/cluster-service: 'true'
    kubernetes.io/name: monitoring-influxdb
  name: monitoring-influxdb
  namespace: kube-system
spec:
  ports:
  - port: 8086
    targetPort: 8086
  selector:
    k8s-app: influxdb

查看 service 和 pod

$ kubectl get svc -n kube-system
NAME                   TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)                  AGE
kube-dns               ClusterIP   10.96.0.10       <none>        53/UDP,53/TCP,9153/TCP   9d
kubernetes-dashboard   NodePort    10.109.5.194     <none>        443:30894/TCP            3d14h
monitoring-influxdb    ClusterIP   10.104.173.236   <none>        8086/TCP                 18s

$ kubectl get pod -n kube-system
NAME                                    READY   STATUS    RESTARTS   AGE
.....
monitoring-influxdb-866db5f944-d7rkd    1/1     Running   0          69s

20.1.2 安装 heapster¶

首先安装 rbac 的用户，heapster/deploy/kube-config/rbac/heapster-rbac.yaml

kind: ClusterRoleBinding
apiVersion: rbac.authorization.k8s.io/v1beta1
metadata:
  name: heapster
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: system:heapster
subjects:
- kind: ServiceAccount
  name: heapster
  namespace: kube-system

安装 heapster，heapster/deploy/kube-config/influxdb/heapster.yaml

apiVersion: v1
kind: ServiceAccount
metadata:
  name: heapster
  namespace: kube-system
---
apiVersion: apps/v1                    # 修改此处的为 apps/v1，修改此处以后还需要添加 selector
kind: Deployment
metadata:
  name: heapster
  namespace: kube-system
spec:
  replicas: 1
  selector:                           # 因为修改 api 版本所以需要添加
    matchLabels:                      # 添加
      task: monitoring                # 添加
      k8s-app: heapster               # 添加
  template:
    metadata:
      labels:
        task: monitoring
        k8s-app: heapster
    spec:
      serviceAccountName: heapster
      containers:
      - name: heapster
        image: k8s.gcr.io/heapster-amd64:v1.5.4
        imagePullPolicy: IfNotPresent
        command:
        - /heapster
        - --source=kubernetes:https://kubernetes.default
        - --sink=influxdb:http://monitoring-influxdb.kube-system.svc:8086
---
apiVersion: v1
kind: Service
metadata:
  labels:
    task: monitoring
    kubernetes.io/cluster-service: 'true'
    kubernetes.io/name: Heapster
  name: heapster
  namespace: kube-system
spec:
  ports:
  - port: 80
    targetPort: 8082
  selector:
    k8s-app: heapster

查看结果，kubectl get pods -n kube-system

<!-- -->

NAME                                    READY   STATUS    RESTARTS   AGE
...
heapster-5d4bf58946-6dmgf               1/1     Running   0          113s
monitoring-influxdb-866db5f944-d7rkd    1/1     Running   0          23m

20.1.3 安装 Grafana¶

安装 Grafana 清单：heapster/deploy/kube-config/influxdb/grafana.yaml

apiVersion: apps/v1                # 修改此处为 apps/v1
kind: Deployment
metadata:
  name: monitoring-grafana
  namespace: kube-system
spec:
  replicas: 1
  selector:                        # 由于修改了 api 版本，所以增加此处
    matchLabels:                   # 标签选择器
      task: monitoring             # 标签选择器
      k8s-app: grafana             # 标签选择器
  template:
    metadata:
      labels:
        task: monitoring
        k8s-app: grafana
    spec:
      containers:
      - name: grafana
        image: k8s.gcr.io/heapster-grafana-amd64:v5.0.4
        ports:
        - containerPort: 3000
          protocol: TCP
        volumeMounts:
        - mountPath: /etc/ssl/certs
          name: ca-certificates
          readOnly: true
        - mountPath: /var
          name: grafana-storage
        env:
        - name: INFLUXDB_HOST
          value: monitoring-influxdb
        - name: GF_SERVER_HTTP_PORT
          value: "3000"
        - name: GF_AUTH_BASIC_ENABLED
          value: "false"
        - name: GF_AUTH_ANONYMOUS_ENABLED
          value: "true"
        - name: GF_AUTH_ANONYMOUS_ORG_ROLE
          value: Admin
        - name: GF_SERVER_ROOT_URL
          value: /
      volumes:
      - name: ca-certificates
        hostPath:
          path: /etc/ssl/certs              # 注意配置 ssl 证书
      - name: grafana-storage
        emptyDir: {}                       # 注意配置持久存储
---
apiVersion: v1
kind: Service
metadata:
  labels:
    kubernetes.io/cluster-service: 'true'
    kubernetes.io/name: monitoring-grafana
  name: monitoring-grafana
  namespace: kube-system
spec:
  type: NodePort                         # 如果需要通过外部访问可以打开，可以关闭 heapster 的此项
  ports:
  - port: 80
    targetPort: 3000
  selector:
    k8s-app: grafana

20.2 新生的metrics-server ¶

该节内容根据容器监控实践—Metrics Server和原书二十一章,重新排版编辑而成

从 v1.8 开始，资源使用情况的监控可以通过 Metrics API的形式获取，具体的组件为Metrics Server，用来替换之前的heapster，heapster从1.11开始逐渐被废弃。

Metrics-Server是集群核心监控数据的聚合器，从 Kubernetes1.8 开始，它作为一个 Deployment对象默认部署在由kube-up.sh脚本创建的集群中，如果是其他部署方式需要单独安装，或者咨询对应的云厂商。

20.2.1 Metrics API¶

介绍Metrics-Server之前，必须要提一下Metrics API的概念

Metrics API相比于之前的监控采集方式(hepaster)是一种新的思路，官方希望核心指标的监控应该是稳定的，版本可控的，且可以直接被用户访问(例如通过使用 kubectl top 命令)，或由集群中的控制器使用(如HPA)，和其他的Kubernetes APIs一样。

官方废弃heapster项目，就是为了将核心资源监控作为一等公民对待，即像pod、service那样直接通过api-server或者client直接访问，不再是安装一个hepater来汇聚且由heapster单独管理。

假设每个pod和node我们收集10个指标，从k8s的1.6开始，支持5000节点，每个节点30个pod，假设采集粒度为1分钟一次，则：

10 x 5000 x 30 / 60 = 25000 平均每分钟2万多个采集指标

因为k8s的api-server将所有的数据持久化到了etcd中，显然k8s本身不能处理这种频率的采集，而且这种监控数据变化快且都是临时数据，因此需要有一个组件单独处理他们，k8s版本只存放部分在内存中，于是metric-server的概念诞生了。

其实hepaster已经有暴露了api，但是用户和Kubernetes的其他组件必须通过master proxy的方式才能访问到，且heapster的接口不像api-server一样，有完整的鉴权以及client集成。这个api现在还在alpha阶段（18年8月），希望能到GA阶段。类api-server风格的写法：generic apiserver

有了Metrics Server组件，也采集到了该有的数据，也暴露了api，但因为api要统一，如何将请求到api-server的/apis/metrics请求转发给Metrics Server呢，解决方案就是：kube-aggregator,在k8s的1.7中已经完成，之前Metrics Server一直没有面世，就是耽误在了kube-aggregator这一步。

kube-aggregator（聚合api）主要提供：

Provide an API for registering API servers.
Summarize discovery information from all the servers.
Proxy client requests to individual servers.

详细设计文档

metric api的使用：

Metrics API 只可以查询当前的度量数据，并不保存历史数据
Metrics API URI 为 /apis/metrics.k8s.io/，在 k8s.io/metrics 维护
必须部署 metrics-server 才能使用该 API，metrics-server 通过调用 Kubelet Summary API 获取数据如：

http://127.0.0.1:8001/apis/metrics.k8s.io/v1beta1/nodes

http://127.0.0.1:8001/apis/metrics.k8s.io/v1beta1/nodes/<node-name>

http://127.0.0.1:8001/apis/metrics.k8s.io/v1beta1/namespace/<namespace-name>/pods/<pod-name>

20.2.2 Metrics-Server 设计架构¶

Metrics server定时从Kubelet的Summary API(类似/ap1/v1/nodes/nodename/stats/summary)采集指标信息，这些聚合过的数据将存储在内存中，且以metric-api的形式暴露出去。

Metrics server复用了api-server的库来实现自己的功能，比如鉴权、版本等，为了实现将数据存放在内存中吗，去掉了默认的etcd存储，引入了内存存储（即实现Storage interface)。因为存放在内存中，因此监控数据是没有持久化的，可以通过第三方存储来拓展，这个和heapster是一致的。

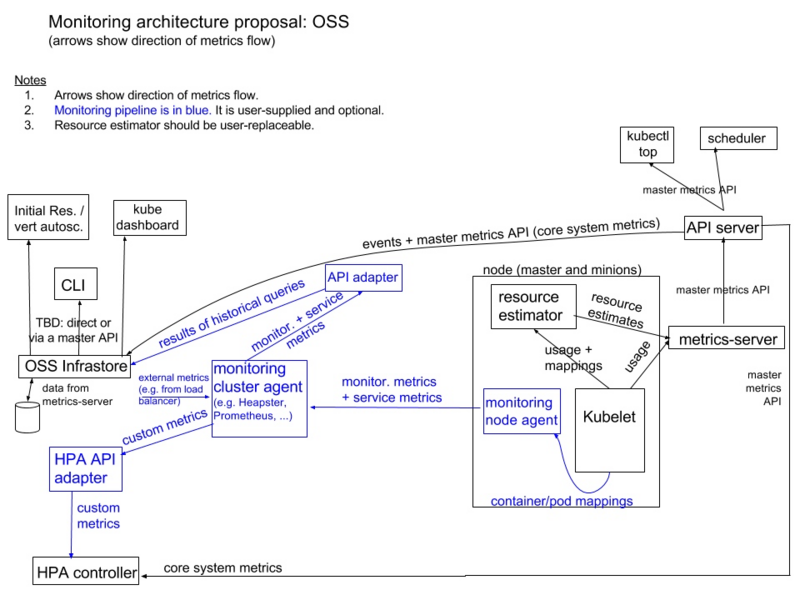

_images/metrics-server.png

Metrics server出现后，新的Kubernetes 监控架构将变成上图的样子

核心流程（黑色部分）：这是 Kubernetes正常工作所需要的核心度量，从 Kubelet、cAdvisor 等获取度量数据，再由metrics-server提供给 Dashboard、HPA 控制器等使用。
监控流程（蓝色部分）：基于核心度量构建的监控流程，比如 Prometheus 可以从 metrics-server 获取核心度量，从其他数据源（如 Node Exporter 等）获取非核心度量，再基于它们构建监控告警系统。

核心指标流水线由 kubelet、metrics-server 以及由 apiserver 提供的 api 组成。主要提供CPU累计使用率、内存实时使用率、POD 资源占用率及容器的磁盘占用率。

它是一个 apiserver ，它仅仅用于服务于核心指标服务的，它不是 k8s 的组成部分，仅仅是托管在 k8s 之上 POD。

k8s 的 apiserver 和 metrics-server 的 apiserver 前端应该加一个代理服务器，它就是一个聚合器，把来自多个不同的 apiserver 聚合成一个。它就是 kube-aggregator，经过它聚合后的 api 我么将通过 /apis/metrics.k8s.io/v1/beta1 来获取。

20.2.3 监控流水线¶

用于从系统收集各种指标数据并提供终端用户、存储系统以及 HPA，它包含核心指标和非核心指标，非核心指标不能被 k8s 所理解，k8s-prometheus-adapter 就是转换为 k8s 所理解格式的一个插件

prometheus

CNCF下的第二大项目，收集各种维度的指标，

它收集的信息，来决定是否进行 HPA（自动伸缩）的一个标准

prometheus 既作为监控系统使用，也作为特殊指标的提供者来使用，但是如果想要作为特殊指标提供给 HPA 这样的机制使用，需要转换格式，而这个转换为特殊指标的一个插件叫：k8s-prometheus-adapter。

20.2.4 安装使用 Metrics Server¶

官方仓库，这里我使用第一个

https://github.com/kubernetes-incubator/metrics-server/tree/master/deploy/1.8%2B      # 插件官方地址
https://github.com/kubernetes/kubernetes/tree/master/cluster/addons/metrics-server    # k8s 官方插件示例

安装部署相关的文件：/tree/master/deploy/，修改 metrics-server-deployment.yaml 文件

containers:
- name: metrics-server
  image: k8s.gcr.io/metrics-server-amd64:v0.3.1
  imagePullPolicy: Always
  args:                                               # 添加参数
  - '--kubelet-preferred-address-types=InternalIP'    # 不使用主机名，使用 IP
  - '--kubelet-insecure-tls'                          # 不验证客户端证书
  volumeMounts:
  - name: tmp-dir
    mountPath: /tmp

$ kubectl apply -f ./

查看 POD 和 Service 的启动情况

$ kubectl get pods -n kube-system
$ kubectl get svc -n kube-system

查看 API 中是否存在，metrics.k8s.io/v1beta1

$ kubectl api-versions

如上文提到的，metric-server是扩展的apiserver，依赖于kube-aggregator，因此需要在apiserver中开启相关参数。

--requestheader-client-ca-file=/etc/kubernetes/certs/proxy-ca.crt
--proxy-client-cert-file=/etc/kubernetes/certs/proxy.crt
--proxy-client-key-file=/etc/kubernetes/certs/proxy.key
--requestheader-allowed-names=aggregator
--requestheader-extra-headers-prefix=X-Remote-Extra-
--requestheader-group-headers=X-Remote-Group
--requestheader-username-headers=X-Remote-User

注意更换镜像地址为国内镜像

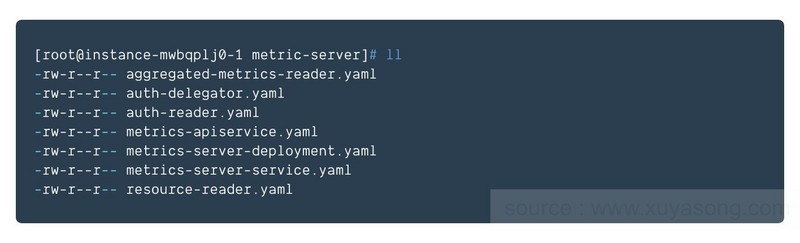

kubectl create -f metric-server/

_images/install-1.jpeg

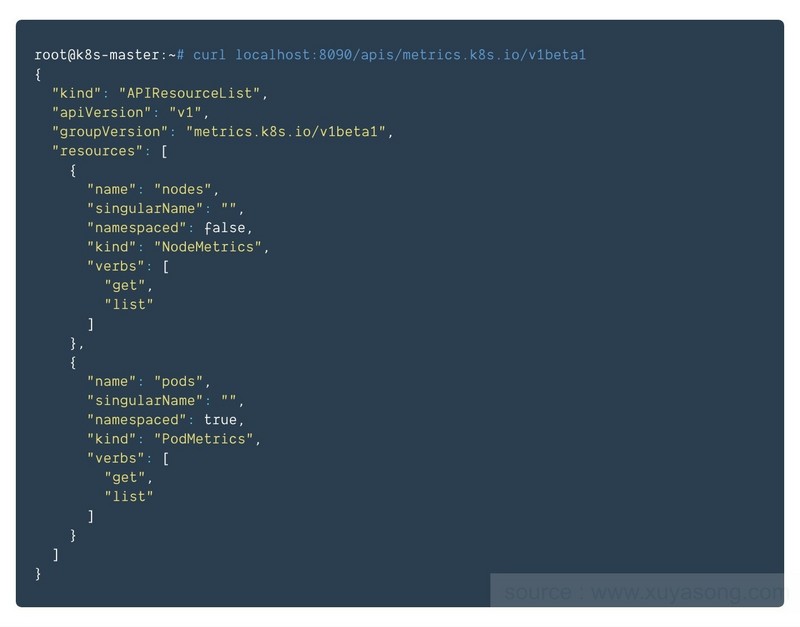

安装成功后，访问地址api地址为：

_images/install-2.jpeg

通过测试接口获取监控数据，kubectl proxy –port 8080，kubectl top 也可以正常使用了

$ curl http://127.0.0.1:8080/apis/metrics.k8s.io/v1beta1
$ kubectl top nodes

Metrics Server的资源占用量会随着集群中的Pod数量的不断增长而不断上升，因此需要 addon-resizer垂直扩缩这个容器。addon-resizer依据集群中节点的数量线性地扩展Metrics Server，以保证其能够有能力提供完整的metrics API服务。具体参考：链接

20.2.5 其他¶

基于Metrics Server的HPA

kubernetes的新监控体系中，metrics-server属于Core metrics(核心指标)，提供API metrics.k8s.io，仅提供Node和Pod的CPU和内存使用情况。而其他Custom Metrics(自定义指标)由Prometheus等组件来完成，后续文章将对自定义指标进行解析。

本文为容器监控实践系列文章，完整内容见：container-monitor-book

20.3 安装 prometheus¶

工作原理

<!-- -->

-   prometheus 通过 pull metrilcs 指令从每个 Jobs/exporters 拉取数据
-   其他的 short-lived jobs 也可以通过向 pushgateway 主动发送数据，由 prometheus 被动接收
-   prometheus 自身实现了一个时间序列数据库，会将得到的数据存储到其中
-   在 k8s 需要使用 service discovery 来发现服务取得需要监控的目标
-   可以使用 apiclient、webui、Grafana、来将 prometheus 中的数据展示出来
-   当需要报警的时候还会推送给 alertmanager 这个组件由这个组件来发送报警

部署文件

https://github.com/kubernetes/kubernetes/tree/master/cluster/addons/prometheus
https://github.com/iKubernetes/k8s-prom

20.4 HPA清单¶

清单定义详见：kubectl explain hpa.spec

maxReplicas                       <integer>         # 自动伸缩的 POD 数量上限
minReplicas                       <integer>         # 自动伸缩的 POD 数量下限
scaleTargetRef                    <Object>          # 其他的伸缩指标
  apiVersion                      <string>          # 指标 api 版本
  kind                            <string>          # 指标类型
  name                            <string>          # 可用指标
targetCPUUtilizationPercentage    <integer>         # 根据目标 平均 CPU 利用率阈值评估自动伸缩

示例清单，它实现了对 myapp 这个 deployment 控制器下的 POD 进行自动扩容

apiVersion: autoscaling/v2beta1
kind: HorizontalPodAutoscaler
metadata:
  name: myapp-hpa-v2
spec:
  scaleTargetRef:
    apiVersion: apps/v1
    kind: Deployment
    name: myapp
  minReplicas: 1
  maxReplicas: 10
  metrics:
  - type: Resource
    resource:
      name: cpu
      targetAverageUtilization: 55
  - type: Resource
    resource:
      name: memory
      targetAverageValue: 50Mi

20.4.1 HPA命令行方式¶

创建 POD 和 service

kubectl run myapp --image=ikubernetes/myapp:v1 --replicas=1 --requests='cpu=50m',memory='256Mi' --limits='cpu=50m,memory=256Mi' --labels='app=myapp' --expose --port=80

创建 HPA 控制器

<!-- -->

kubectl autoscale deployment myapp --min=1 --max=8 --cpu-percent=60

查看 HPA 控制器，kubectl get hpa

NAME    REFERENCE          TARGETS   MINPODS   MAXPODS   REPLICAS   AGE
myapp   Deployment/myapp   0%/60%    1         8         1          17s

开始压力测试

ab -c 100 -n 5000000 http://172.16.100.102:32749/index.html

测试结果，自动扩容生效

$ kubectl get hpa -w
NAME    REFERENCE          TARGETS   MINPODS   MAXPODS   REPLICAS   AGE
myapp   Deployment/myapp   0%/60%    1         8         1          7m35s
myapp   Deployment/myapp   34%/60%   1         8         1          9m58s
myapp   Deployment/myapp   102%/60%   1         8         1          11m
myapp   Deployment/myapp   102%/60%   1         8         2          11m
myapp   Deployment/myapp   96%/60%    1         8         2          12m
myapp   Deployment/myapp   96%/60%    1         8         4          12m
myapp   Deployment/myapp   31%/60%    1         8         4          13m
myapp   Deployment/myapp   26%/60%    1         8         4          14m
myapp   Deployment/myapp   0%/60%     1         8         4          15m
myapp   Deployment/myapp   0%/60%     1         8         4          17m
myapp   Deployment/myapp   0%/60%     1         8         3          18m

$ kubectl get pods
NAME                     READY   STATUS        RESTARTS   AGE
myapp-64bf6764c5-45qwj   0/1     Terminating   0          7m1s
myapp-64bf6764c5-72crv   1/1     Running       0          20m
myapp-64bf6764c5-gmz6c   1/1     Running       0          8m1s

二十 监控系统¶

20.1 退休的heapster¶
